Fassadenvermessung

Im Zuge von Umbauarbeiten oder auch bei Neubauten werden immer häufiger Fassaden aus vorgefertigten Glas-, Stahl- oder Natursteinplatten vor den Rohbau gehängt.

Da durch die Vorfertigung wenig Toleranz bei der Montage besteht und ein exaktes Fugenbild gefordert wird, ist die genaue Kenntnis der Oberfläche des Rohbaus erforderlich.

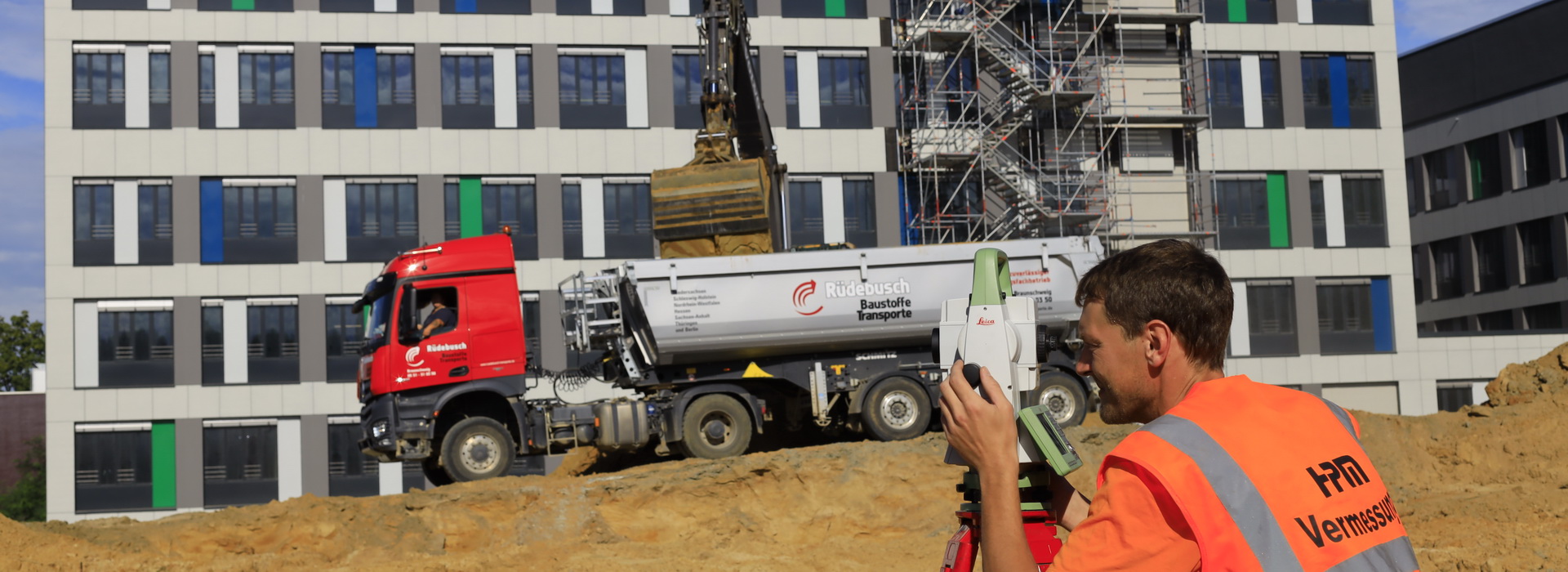

Wir messen an definierten Messpunkten, z. B. Fensterecken oder rasterförmig auf der Fassade mit Hilfe eines berührungslos messenden Tachymeters oder mit 3D-Laserscannern.

Aus den Messdaten definieren wir die optimierten vertikalen und horizontalen Fassadenachsen und vermaßen die Messpunkte in Bezug auf diese Achsen.

Der Fassadenbauer kann somit festlegen, welche Standardmaße beim Zuschnitt der Platten optimal zum Rohbau passen.

Die so festgelegten Achsen markieren wir an der Fassade.

Es werden in jeder horizontalen und vertikalen Achse jeweils an den Enden Markierungen angebracht, die der Fassadenbauer zur Ausrichtung der Platten verwendet.

Diese Arbeiten fallen sowohl bei Außen- als auch bei Innenfassaden wie beispielsweise Lichthöfen usw. an. Sichtprobleme durch Gerüste sind dabei unser Alltag.

Sie benötigen eine detaillierte Dokumentation Ihrer Fassade z.B. für die Denkmalpflege oder für Umbauarbeiten?

Den Zustand Ihrer Fassade dokumentieren wir mithilfe der Photogrammetrie.

Diverse, sich überlappende Fotos werden in mehreren Höhen entlang der Fassade aufgenommen. Als Kamera wird eine Canon EOS 6D Mark II mit einem 20 mm Weitwinkelobjektiv verwendet.

Damit in verschiedenen Ebenen (Höhenlagen) gemessen werden kann, wird die Kamera auf einem Teleskopstativ mit maximal 13,50 m Höhe montiert. Eine vom Boden zu bedienende Hebeleinheit verstellt die Blickrichtung der Kamera auf das Objekt.

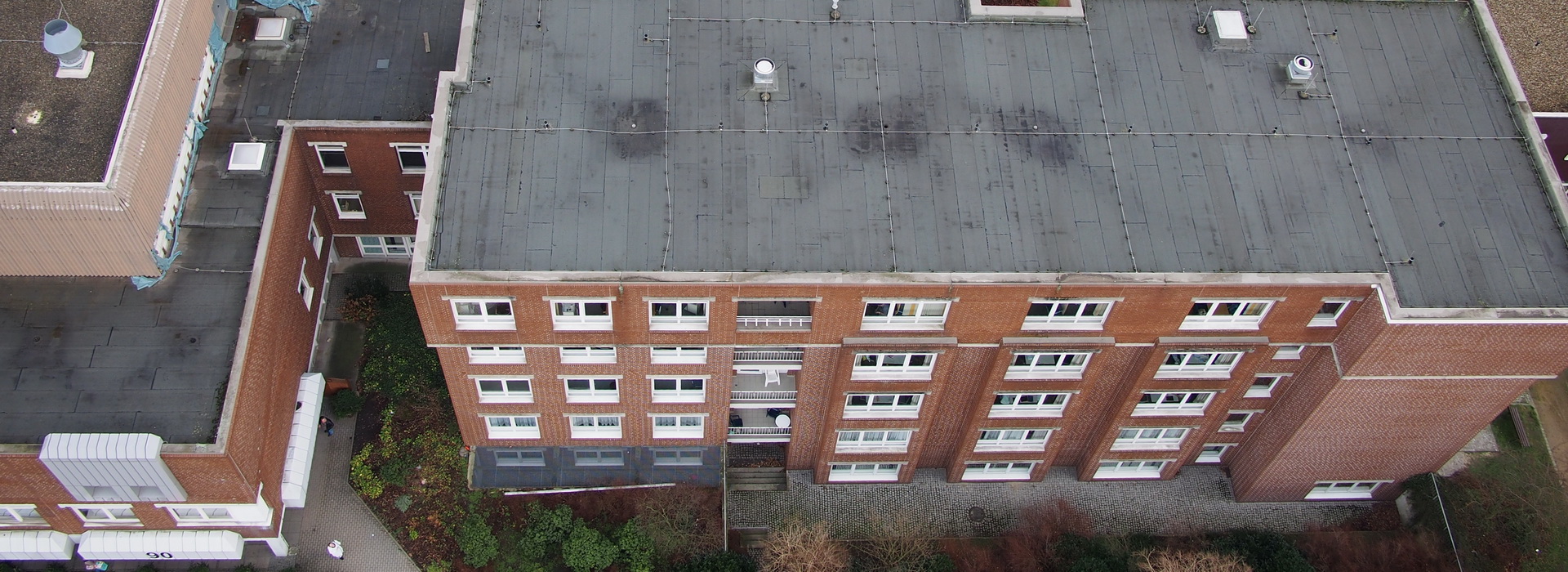

Sollten Messdaten aus größeren Höhen erforderlich sein, werden Luftbilder unseres Vermessungs-Copters mit den terrestrischen Bildern in einem Zuge ausgewertet.
